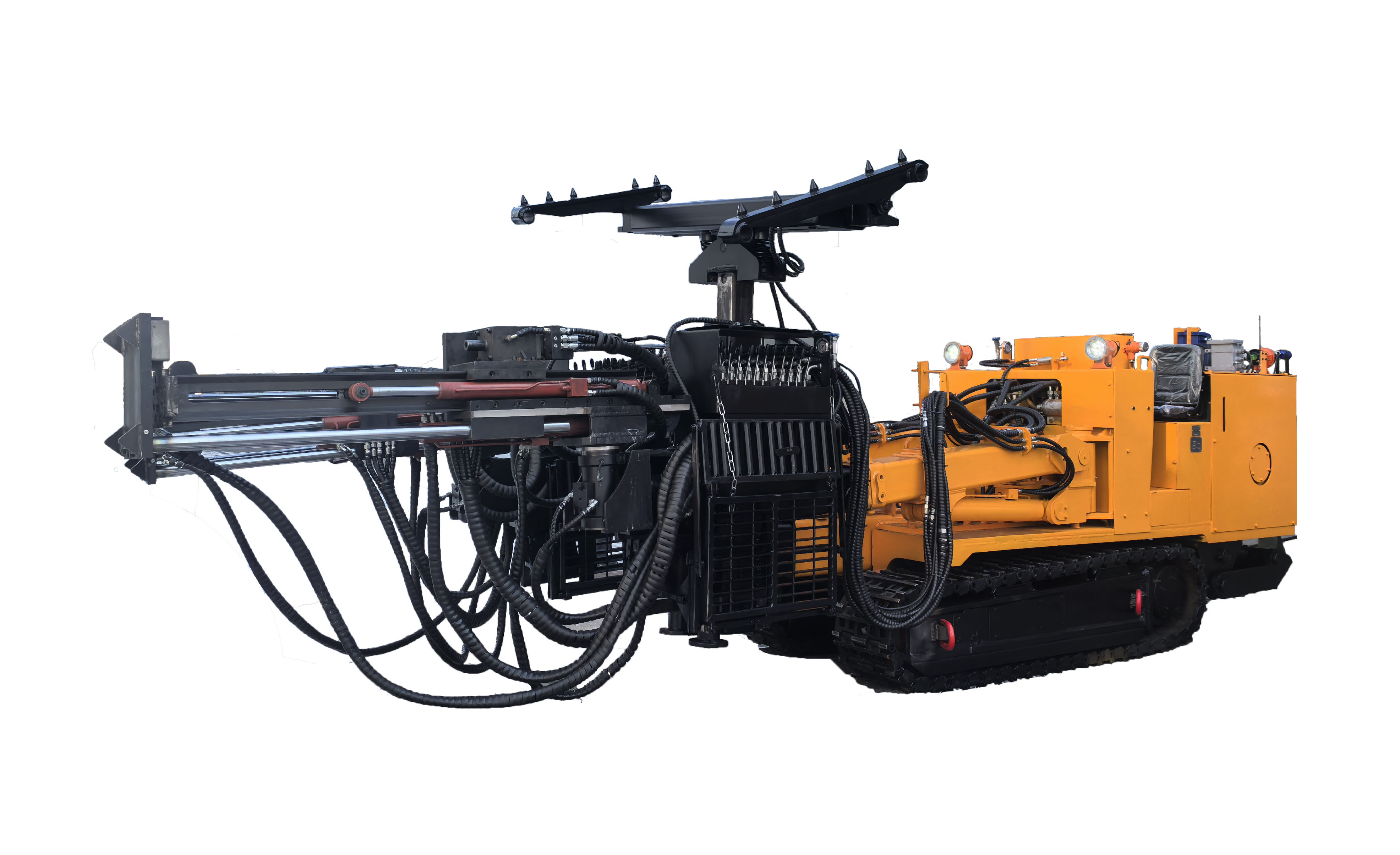

山东昊运重工机械有限公司的小编就煤矿用液压锚杆钻车电气控制系统的组成与工作原理做以下内容。

一、系统组成

1. 隔爆兼本安控制装置

作为系统核心，实现井下供电接入、电源隔离、能量限制与整体防爆。

2. 控制核心单元

以可编程控制器为主体，接收操作指令与传感器信号，完成逻辑判断、动作联锁与闭环控制，是整机的“大脑”。

3. 电液执行控制部分

将电气控制信号转换为液压动力信号，驱动钻臂、回转、推进、支护等机构动作。

4. 传感检测单元

实时采集设备工况与环境参数，为控制与保护提供依据。

5. 安全保护与警示单元

含急停装置、过载保护、短路保护、漏电闭锁、瓦斯超限联动、声光警示等，实现故障报警与强制停机。

6. 动力驱动与配电单元

负责主电机启停控制、电路分配、电缆连接与线路保护，为液压泵站及各电气部件提供稳定供电。

二、工作原理

1. 上电与自检

井下电源接入控制装置，系统完成上电自检，确认供电、控制回路、传感器及保护功能正常后进入待机状态。

2. 指令输入与处理

操作人员通过本地装置发出动作指令，指令传入控制核心，经逻辑判断与联锁校验后输出控制信号。

3. 电液转换与执行

电气信号驱动电液控制阀组，调节液压系统的流量、压力与方向，控制钻臂定位、钻头回转、推进进给、支护机构伸缩等动作。

4. 实时监测与闭环调节

传感器持续采集压力、位移、转速、姿态等参数并反馈至控制核心，系统根据设定参数自动调节执行机构，实现稳定作业。

5. 安全保护与故障处理

系统实时监测电气、液压及环境状态，出现过载、短路、漏电、压力异常、瓦斯超限等情况时，立即触发声光警示并切断相应回路或整机停机，保障井下安全。

6. 停机与复位

作业完成或紧急情况下，通过停止或急停指令切断动力输出，系统复位，各机构回到安全状态，等待下一次启动。

三、核心控制特点

1. 以隔爆与本质安全为基础，满足煤矿井下防爆要求。

2. 采用电气发令、液压执行，实现动作精准可靠。

3. 具备手动控制能力，可完成定位、钻孔、支护等流程。

4. 全程联锁保护与状态监测，防止误操作与危险工况，提升作业安全性。
